Self-taping threads DIN 7970 - Killich s.r.o.

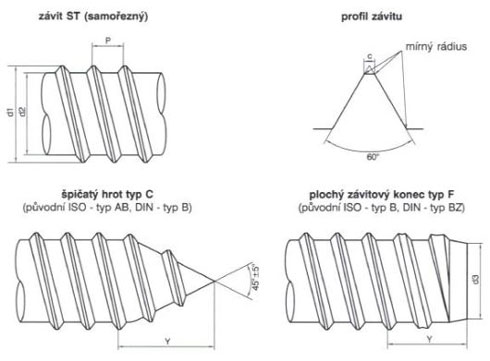

Self-taping thread and threads end according to standard ISO 1478 (DIN 7970)
| Self-taping thread |
ST1,5 | ST1,9 | ST2,2 | ST2,6 | ST2,9 | ST3,3 | ST3,5 | ST3,9 | ST4,2 | ST4,8 | ST5,5 | ST6,3 | ST8 | ST9,5 | |
| P | 0,5 | 0,6 | 0,8 | 0,9 | 1,1 | 1,3 | 1,3 | 1,4 | 1,4 | 1,6 | 1,8 | 1,8 | 2,1 | 2,1 | |
| d1 | max. | 1,52 | 1,9 | 2,24 | 2,57 | 2,9 | 3,3 | 3,53 | 3,91 | 4,22 | 4,8 | 5,46 | 6,25 | 8 | 9,65 |
| min. | 1,38 | 1,76 | 2,1 | 2,43 | 2,76 | 3,12 | 3,35 | 3,73 | 4,04 | 4,62 | 5,28 | 6,03 | 7,78 | 9,43 | |
| d2 | max. | 0,91 | 1,24 | 1,63 | 1,9 | 2,18 | 2,39 | 2,64 | 2,92 | 3,1 | 3,58 | 4,17 | 4,88 | 6,2 | 7,85 |
| min. | 0,84 | 1,17 | 1,52 | 1,8 | 2,08 | 2,29 | 2,51 | 2,77 | 2,95 | 3,43 | 3,99 | 4,7 | 5,99 | 7,59 | |
| d3 | max. | 0,79 | 1,12 | 1,47 | 1,73 | 2,01 | 2,21 | 2,41 | 2,67 | 2,84 | 3,3 | 3,86 | 4,55 | 5,84 | 7,44 |
| min. | 0,69 | 1,02 | 1,37 | 1,6 | 1,88 | 2,08 | 2,26 | 2,51 | 2,69 | 3,12 | 3,68 | 4,34 | 5,64 | 7,24 | |
| Y max. | Typ C | 1,4 | 1,6 | 2 | 2,3 | 2,6 | 3 | 3,2 | 3,5 | 3,7 | 4,3 | 5 | 6 | 7,5 | 8 |
| Typ F | 1,1 | 1,2 | 1,6 | 1,8 | 2,1 | 2,5 | 2,5 | 2,7 | 2,8 | 3,2 | 3,6 | 3,6 | 4,2 | 4,2 | |
According to an international agreement the self-tapping screws are marked with the basediameter and acronym ST. In addition, the tip screws are marked with C and with a flat endscrews are marked with F. An example see ST3,5-C.
